蓄電池為啥長時間不用或深度放電后蓄電能力越來越差

蓄電池為啥長時間不用或深度放電后蓄電能力越來越差

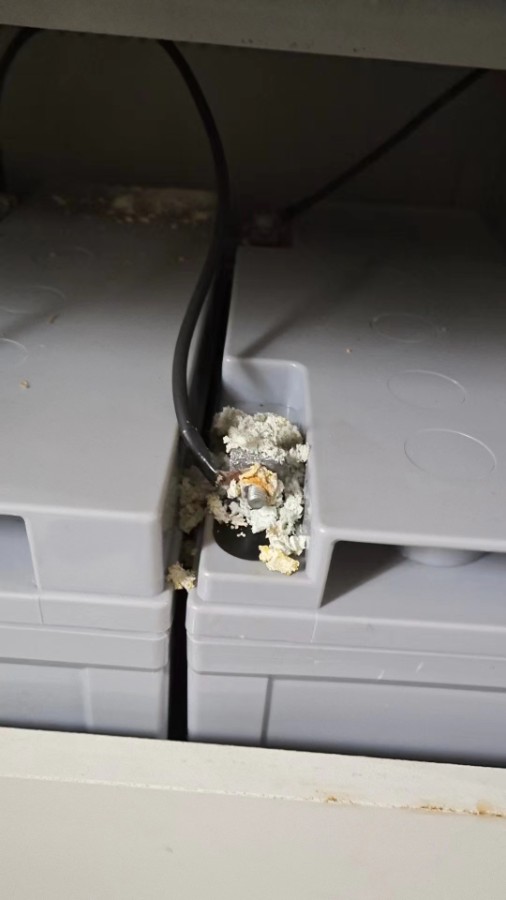

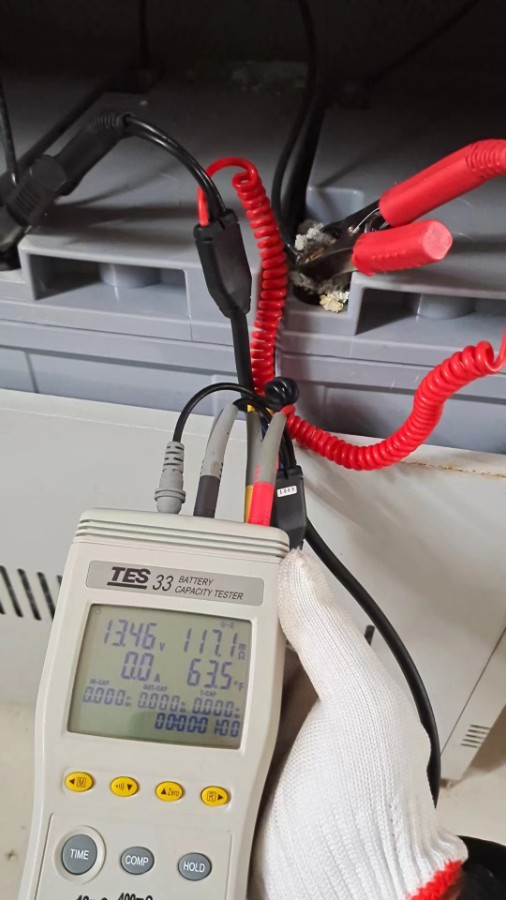

經(jīng)常問蓄電池為啥長時間不用或深度放電后蓄電能力越來越差的可以再了解一下，蓄電池極板硫酸鹽化的常見原因

　1、蓄電池過量放電或小電流深放電，過量放電使極板深層生成較多的硫酸鉛，凝集附著在活性物質(zhì)微孔的深處，以致平常充電不易充分作用到板內(nèi)層使其還原。

　　2、蓄電池缺少定期過充電或經(jīng)常充電不足，當(dāng)蓄電池缺少定期過充電，或都經(jīng)常不足時，在活性物質(zhì)中或多或少殘留一部分未能還原的硫酸鉛，日積月累，便會很難將這種硫酸鉛完全轉(zhuǎn)化為活性物質(zhì)，造成嚴(yán)重硫化。

　　3、蓄電池長期處于半放電或放電狀態(tài)，電池長期處于半放電或放電狀態(tài)下，比如處于漏電的狀態(tài)下時，已放過電或仍在自行放電，故電解液密度低，細(xì)小的硫酸鉛結(jié)晶體就容易溶解于電解液中，而大的疏酸鉛晶體不但不容易溶解，反而互相連結(jié)而繼續(xù)增大（在環(huán)境溫度變化較大的情況下更為明顯）。

　　這種不同的變化過程，導(dǎo)致再結(jié)晶的產(chǎn)生，從而使極板上形成許多大塊的硫酸鉛。

　　4、缺少電解液，液面過低（極板上都躇出液面），在充電時極板上部不能同電解液起作用，長時間得不到恢復(fù)，造成極板上部硫化。

　　5、電解液量過少，對鉛蓄電池使用維護(hù)不好，電解液量過少，使極板露出液面，在充電時極板上端的硫酸鉛不能與電解液發(fā)生電化學(xué)作用，極板的有效物質(zhì)得不到充分恢復(fù)。

　　6、電解液比重過高或溫度過高，鉛蓄電池電解液比重過高或溫度過高，硫酸鉛將深人形成不易恢復(fù)。另外，隨著溫度高低的變化，硫酸鉛在電解液中的溶解與結(jié)晶兩個相反過程交替進(jìn)行，促使并助長大晶粒硫酸鉛的形成；溫度過高，硫酸鉛將深入形成，不能恢復(fù)。

　　7、放電后未及時充電，對蓄電池放電后未及時充電（拖延時間超過24小時）等。

　　8、電解液不純雜質(zhì)超過規(guī)定值，鉛蓄電池的硫酸電解液不純，不僅促進(jìn)了電池自放電的進(jìn)行，而且也是造成極板不可逆硫酸鹽化的主要原因。由于在硫酸電解液中存在著某些“表面活性物質(zhì)”，而這些“表面活性物質(zhì)”是作為雜質(zhì)存在于電解液中的，或從隔板、電極活性物質(zhì)，以及從和電解液相接觸的其他材料中浸出來的。如果這些“表面活性物質(zhì)”吸附在硫酸鉛的表面，則將使硫酸鉛的溶解速度減慢，就會限制在充電時鉛離子（Pb++）的陰極還原。如果“表面活性物質(zhì)”吸附在金屬鉛上，在充電時就提高了鉛在海綿狀鉛表面形成晶核的能量（即提高了鉛的析出過電位），于是，使充電不能正常地進(jìn)行。注意，在正極上的吸附，只能引起相當(dāng)輕微的不可逆硫酸鹽化，這是由于正極充電時進(jìn)行陽極極化，其電位值足以使“表面活性物質(zhì)”被氧化掉。因此，對正極板影響不大。蓄電池的極板硫酸鹽化的問題，主要在于負(fù)極板上。
